تابلو برق، قلب تپنده و مغز متفکر هر سیستم الکتریکی است. از روشن کردن یک لامپ ساده در خانه تا به حرکت درآوردن خطوط تولید عظیم در کارخانهها، همگی به یک توزیعکننده امن و دقیق نیاز دارند. اما آیا میتوان از همان جعبه فیوزی که در آپارتمان خود میبینید، برای یک کارگاه صنعتی استفاده کرد؟ پاسخ قاطعانه خیر است!
اشتباه در انتخاب میان تابلو برق خانگی و صنعتی نه تنها میتواند هزینههای گزافی روی دست شما بگذارد، بلکه خطر آتشسوزی، آسیب به تجهیزات گرانقیمت و حتی خطرات جانی را به همراه دارد. در این مقاله جامع، به عنوان یک راهنمای تخصصی، به کالبدشکافی تفاوتهای فنی، ساختاری و استانداردهای این دو نوع تابلو میپردازیم تا با دیدی باز و مهندسی دست به انتخاب بزنید.
تابلو برق خانگی چیست و چه ویژگیهایی دارد؟
تابلوهای برق خانگی (Residential Panels) که اغلب با نامهایی مثل “جعبه فیوز” یا “تابلو توزیع روشنایی” نیز شناخته میشوند، برای مدیریت و توزیع برق در مقیاس کوچک و ایمن طراحی شدهاند.
کاربردها
آپارتمانهای مسکونی، ویلاها، فروشگاههای کوچک، دفاتر اداری کممصرف و پارکینگهای عمومی.
ویژگیهای ظاهری و فیزیکی
این تابلوها معمولاً ابعاد کوچک و جمعوجوری دارند، به صورت تابلو دیواری (توکار یا روکار) نصب میشوند و بدنه آنها اغلب از پلاستیک فشرده (ABS) یا ورق فلزی گالوانیزه نازک ساخته شده است تا با دکوراسیون داخلی تضاد کمتری داشته باشد.
قطعات اصلی
قلب تپنده این تابلوها کلیدهای مینیاتوری (MCB) برای حفاظت در برابر اتصال کوتاه و اضافه بار، و کلیدهای محافظ جان (RCCB/RCD) برای جلوگیری از برقگرفتگی افراد است. شینکشیها در این تابلوها بسیار ساده، محدود و معمولاً بدون نیاز به محاسبات پیچیده حرارتی هستند.
تابلو برق صنعتی چیست و چه ویژگیهایی دارد؟
در سمت مقابل، تابلوهای برق صنعتی (Industrial Panels) غولهای دنیای الکتریسیته هستند. این تجهیزات برای تحمل بارهای سنگین، نوسانات شدید شبکه و کارکرد ۲۴ ساعته در شرایط سخت محیطی طراحی شدهاند.
کاربردها
کارخانههای تولیدی، پستهای برق، موتورخانههای بزرگ، پالایشگاهها، معادن، تصفیهخانهها و ساختمانهای تجاری عظیم (مثل برجها و دیتاسنترها).
ویژگیهای ظاهری و فیزیکی
این تابلوها غالباً به صورت تابلو ایستاده (کابینتی) هستند، بدنهای از جنس ورق فولادی ضخیم با رنگهای کورهای مقاوم (مثل اپوکسی-پلیاستر) دارند و فضای کافی برای کابلکشیهای سنگین، داکتکشی و توسعه آینده را فراهم میکنند.
قطعات اصلی
در اینجا خبری از کلیدهای کوچک نیست! تجهیزات شامل کلیدهای اتوماتیک کمپکت (MCCB)، کلیدهای هوایی (ACB)، کنتاکتورها، بیمتال، درایو و سافتاستارتر برای کنترل دقیق موتورها و PLCها برای اتوماسیون است.
۵ تفاوت کلیدی و فنی تابلو برق خانگی و صنعتی
برای درک بهتر تفاوت تابلو برق خانگی و صنعتی، باید زیر ذرهبین مهندسی به آنها نگاه کنیم:
۱. تفاوت در ولتاژ و ظرفیت جریان (آمپراژ)
تابلوهای خانگی معمولاً برای ولتاژ تکفاز (۲۲۰ ولت) یا سهفاز سبک (۴۰۰ ولت) با جریانهایی نهایتاً تا ۶۳ یا ۱۰۰ آمپر طراحی میشوند. در مقابل، تابلوهای صنعتی با ولتاژهای سهفاز قدرتمند، ولتاژهای متوسط (Medium Voltage) و جریانهایی از چند صد تا چند هزار آمپر سر و کار دارند که نیازمند محاسبات دقیق مهندسی برای جلوگیری از ذوب شدن شینههاست.
۲. تفاوت در نوع کلیدها و قدرت قطع (Breaking Capacity)
قدرت قطع در کلیدهای صنعتی بسیار بالاتر است. یک کلید مینیاتوری خانگی ممکن است در برابر یک اتصال کوتاه صنعتی (با جریان هزاران آمپر) ذوب شود یا منفجر گردد! کلیدهای اتوماتیک صنعتی (MCCB) دارای رگلاژهای قابل تنظیم (آمپری و زمانی) برای حفاظت دقیقتر و هماهنگی حفاظتی (Selectivity) هستند.
۳. درجه حفاظت (IP) و مقاومت محیطی
تابلوهای خانگی معمولاً در محیطهای بسته و تمیز نصب میشوند (درجه حفاظت IP40 تا IP43). اما تابلوهای صنعتی ممکن است در محیطهای پر از گرد و غبار، رطوبت بالا، یا حتی مواد شیمیایی خورنده قرار بگیرند؛ بنابراین باید دارای استانداردهای بالاتری مثل IP54, IP65 و حتی IP66 باشند.
۴. متریال بدنه و سیستم خنککننده
حرارت تولید شده در تابلوهای صنعتی به دلیل عبور جریانهای بالا بسیار زیاد است. به همین دلیل، در تابلو برق صنعتی از فنهای تهویه، ترموستات، و حتی کولرهای گازی مخصوص تابلو (Air Conditioner) استفاده میشود. بدنهها نیز دارای استحکام ضربهای (IK Rating) بسیار بالاتری هستند تا در برابر ضربات لیفتراک یا ابزارآلات کارخانه مقاوم بمانند.
۵. سیستم ارتینگ (Earthing) و شینکشی پیچیده
در محیطهای صنعتی، وجود یک سیستم اتصال زمین (Earth) بینقص برای حفاظت از جان اپراتورها و تخلیه بارهای الکتریکی ساکن حیاتی است. شینکشیها (Busbars) در تابلوهای صنعتی با مقاطع بزرگ، گاهی با روکشهای حرارتی و عایقبندیهای چندلایه انجام میشوند تا از ایجاد میدان مغناطیسی و گرمای بیش از حد جلوگیری کنند.

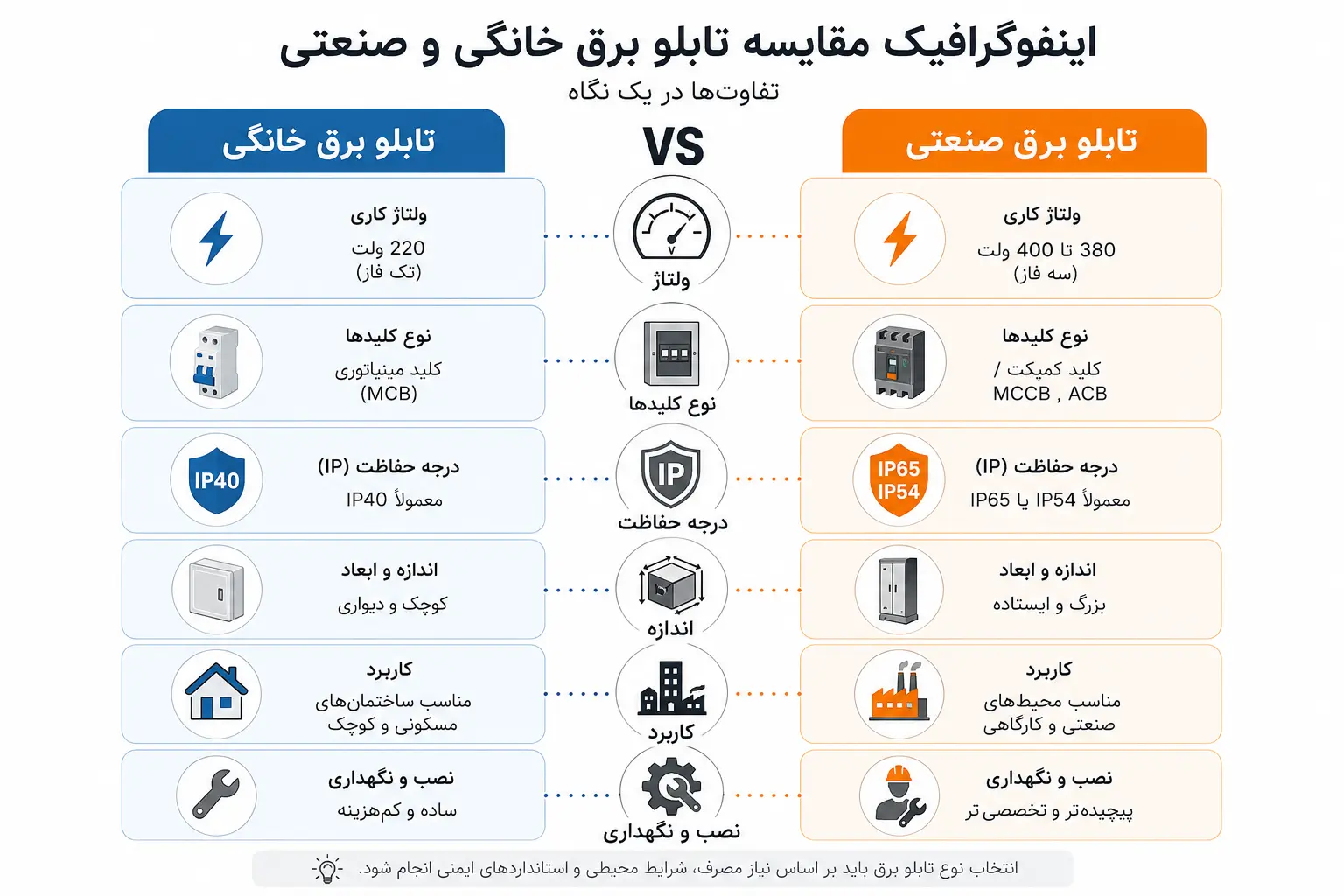

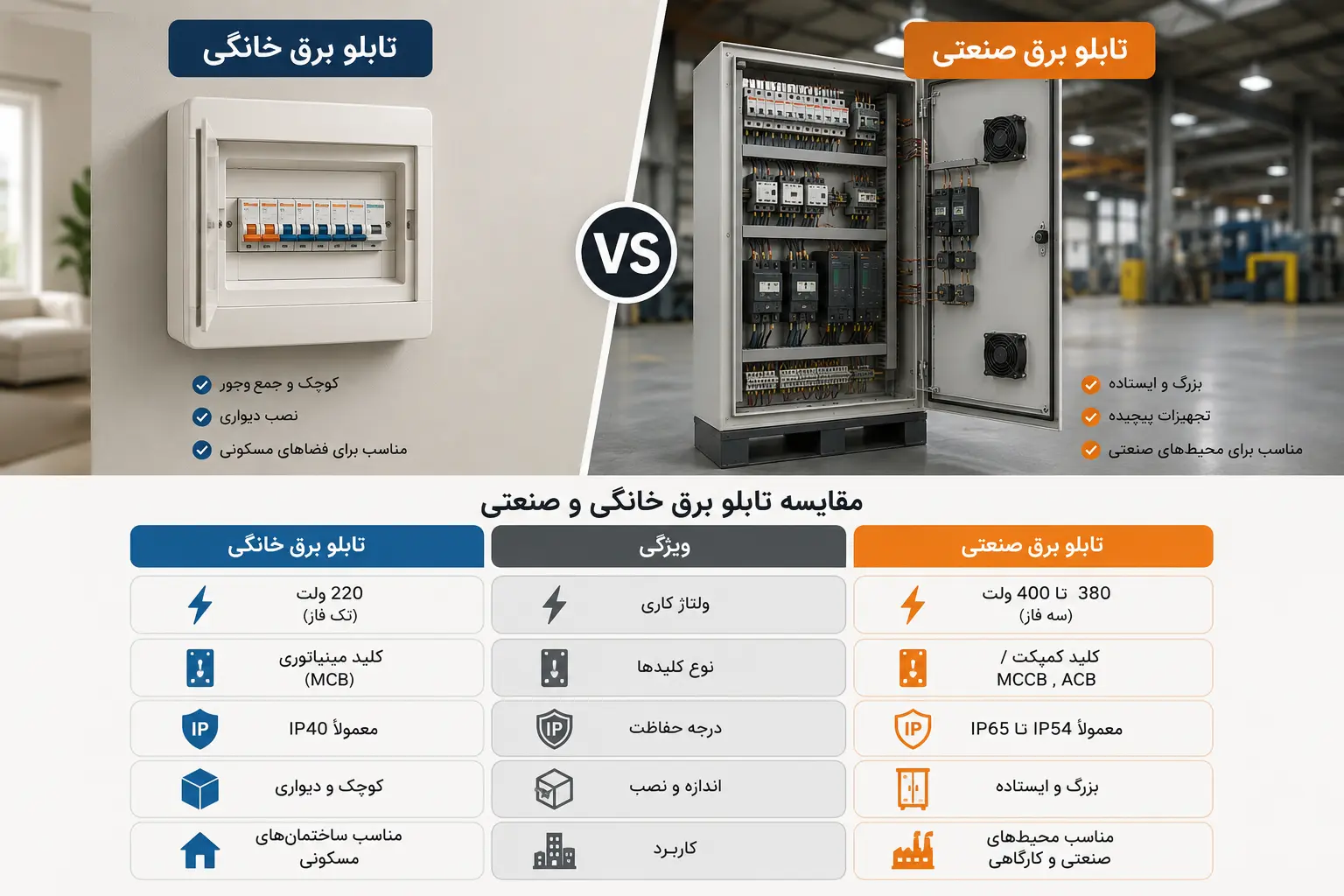

جدول مقایسه سریع (راهنمای خرید)
ویژگی | تابلو برق خانگی | تابلو برق صنعتی |
|---|---|---|
نوع نصب | دیواری (توکار/روکار) | ایستاده (کابینتی) / دیواری بزرگ |
جنس بدنه | پلاستیک ABS یا ورق نازک | ورق فولادی ضخیم با رنگ کورهای |
ولتاژ و جریان | تک/سه فاز سبک (تا ۱۰۰ آمپر) | سه فاز قدرتمند (چند هزار آمپر) |
تجهیزات اصلی | MCB, RCCB | MCCB, ACB, کنتاکتور, درایو |
درجه حفاظت (IP) | IP40 تا IP43 | IP54, IP65, IP66 |
هزینه و پیچیدگی | پایین و ساده | بالا و نیازمند طراحی مهندسی |
آیا میتوان از تابلو خانگی در صنعت (یا برعکس) استفاده کرد؟
این یکی از سوالات رایج و البته خطرناک است!
- استفاده از تابلو خانگی در محیط صنعتی: به هیچ وجه! این کار مساوی است با ذوب شدن کلیدها، آتشسوزی گسترده و نابودی ماشینآلات میلیونی به دلیل عدم تحمل جریان راهاندازی موتورها.
- استفاده از تابلو صنعتی در محیط خانگی: از نظر فنی مشکلی ایجاد نمیکند، اما از نظر اقتصادی کاملاً غیرمنطقی است. هزینه ساخت، فضای اشغال شده و پیچیدگی نگهداری آن برای یک خانه معمولی توجیهپذیر نیست.
- استثنا: تنها در کارگاههای بسیار کوچک و خانگی (مثل کارگاههای نجاری کوچک در پارکینگ) ممکن است از تابلوهای دیواری صنعتی کوچک (با تجهیزات مناسب موتور) استفاده شود.
راهنمای انتخاب و خرید (نکات طلایی برای پیمانکاران)
- محاسبه دقیق بار الکتریکی (Load Calculation): هرگز بر اساس حدس و گمان تابلو نخرید. مجموع توان مصرفی دستگاهها و ضریب همزمانی (Diversity Factor) باید توسط مهندس طراح محاسبه شود.
- در نظر گرفتن فضای توسعه آینده (Modularity): همیشه تابلویی را انتخاب کنید که حداقل ۲۰ تا ۳۰ درصد فضای خالی (رزرو) برای افزودن کلید و تجهیزات در سالهای آینده داشته باشد.
- انتخاب برند تجهیزات داخلی: بدنه تابلو مهم است، اما مغز آن مهمتر! استفاده از برندهای معتبر بازار ایران مانند اشنایدر الکتریک، زیمنس، هیوندای، پارس فانال و الاس (LS) ضامن ایمنی و طول عمر سیستم شماست.
سوالات متداول (FAQ)
۱. هزینه تابلو برق صنعتی چقدر بیشتر از خانگی است؟ به دلیل استفاده از ورق ضخیمتر، رنگهای کورهای و کلیدهای اتوماتیک گرانقیمت، هزینه تابلوهای صنعتی بسته به ظرفیت میتواند از ۵ تا دهها برابر تابلوهای خانگی بیشتر باشد.
۲. عمر مفید تابلو برقها چقدر است؟ در صورت نگهداری صحیح و عدم قرارگیری در معرض رطوبت مستقیم، بدنه تابلوها بیش از ۲۰ سال عمر میکنند، اما قطعات داخلی (کلیدها و کنتاکتورها) نیازمند سرویسهای دورهای و تست آچارکشی (Torque Check) سالانه هستند.
۳. آیا تابلو برق خانگی نیاز به تاییدیه مهندسی دارد؟ بله، در ساختمانهای نوساز، تاییدیه نظام مهندسی و رعایت مبحث ۱۳ مقررات ملی ساختمان برای ایمنی تابلو برق و دریافت پایان کار الزامی است.
نتیجهگیری
انتخاب میان تابلو برق خانگی و صنعتی در نهایت به درک دقیق شما از نیاز مصرفی، استانداردهای ایمنی و بودجه پروژه بستگی دارد. تابلو برق یک کالای لوکس نیست، بلکه بیمهنامهای برای داراییها و جان شماست. هرگونه کوتاهی در طراحی یا مونتاژ آن میتواند فاجعهبار باشد.
